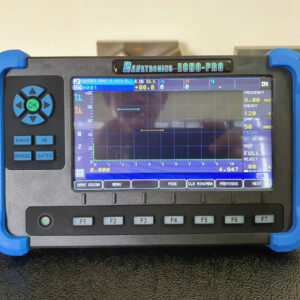

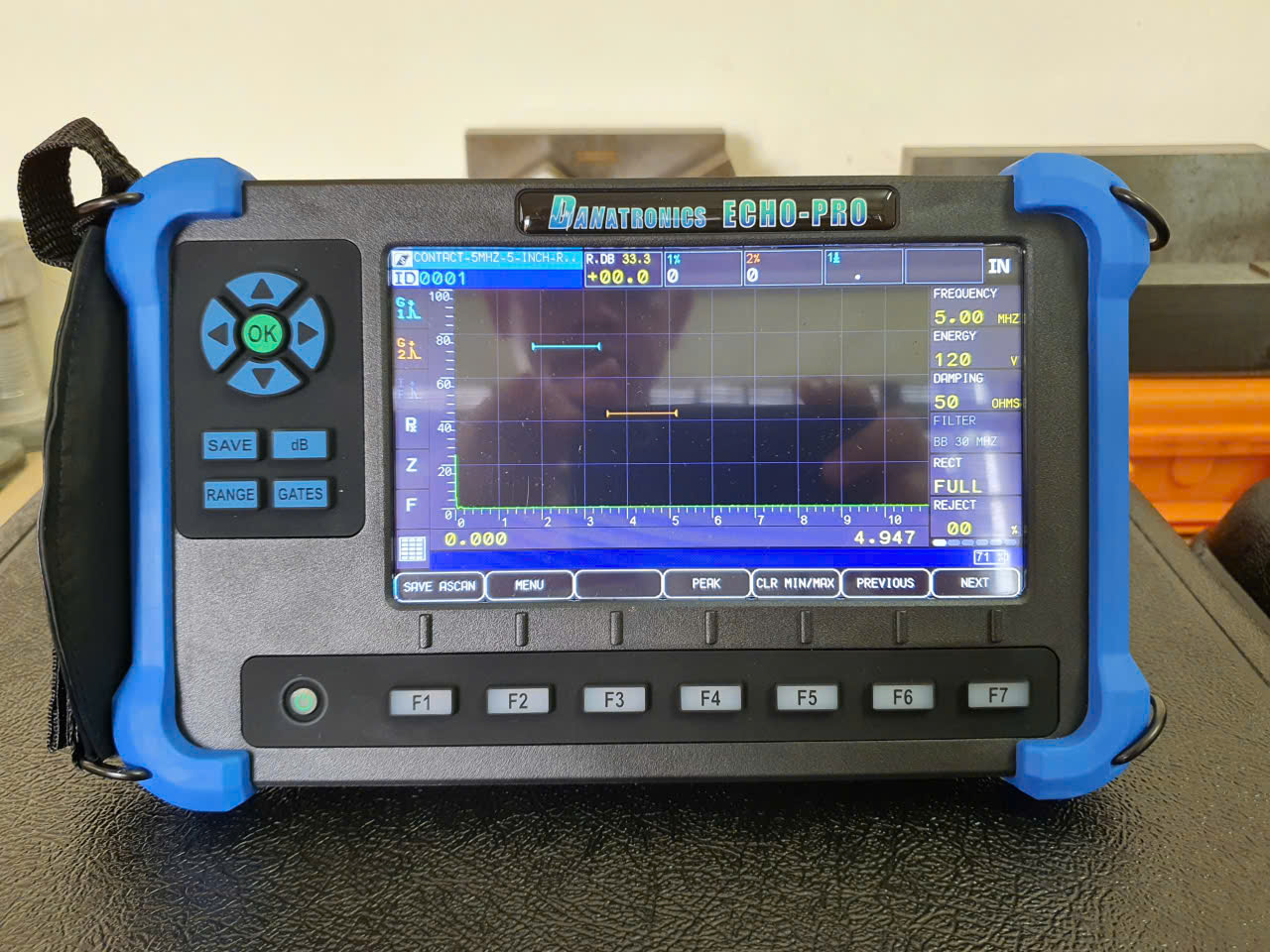

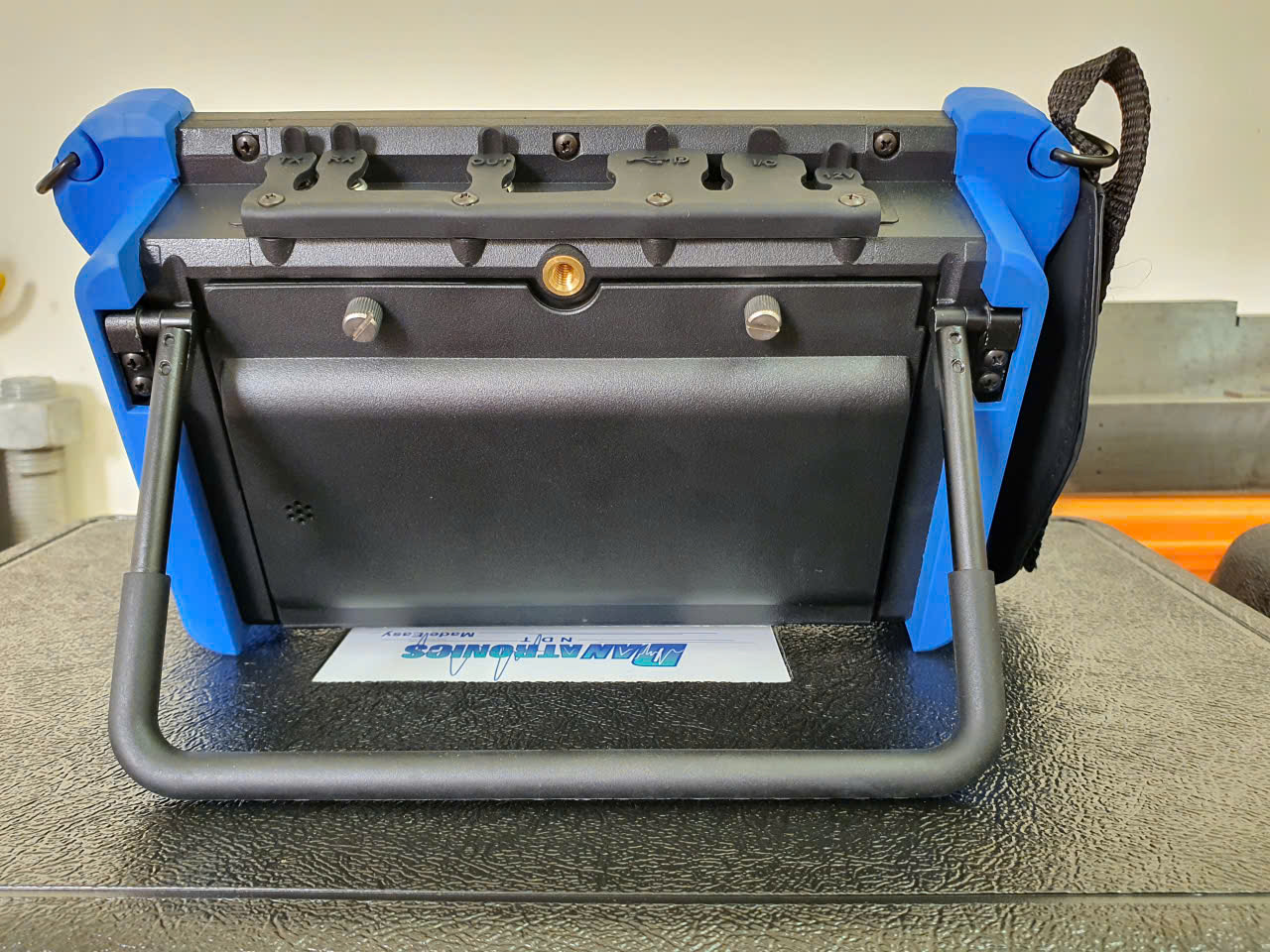

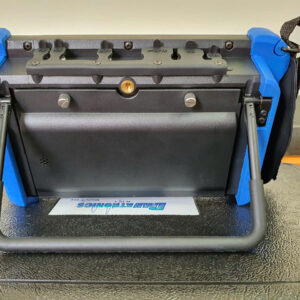

Máy siêu âm khuyết tật kim loại ECHO PRO

Tổng quan:

ECHO PRO là một thiết bị siêu âm khuyết tật đa năng với màn hình cảm ứng đa điểm WVGA rộng lên đến 7.0 inch có độ phân giải lên đến 800 x 480 pixels, được thiết kế phù hợp theo chuẩn ASTM E317-15 và cấp bảo vệ IP67, chứng nhận CE và tuân thủ RoHS.

Thiết bị với nhiều tính năng phần mềm phổ biến như AWS D1.1/D1.5, API 5UE, DAC/TVG, DGS/AVG và ERS, bộ ghi dữ liệu với B-Scan và chức năng xuất dữ liệu đo lường chiều dày sang định dạng Excel, 2 cổng đo lường độc lập, bộ phát xung mạnh mẽ lên đến 600V và thời gian hoạt động liên tục bằng pin lên đến 10 giờ. Các tính năng nâng cao khác bao gồm giảm chấn âm, các bộ lọc kỹ thuật số TBD, đầu ra analog và báo động, kết nối Wi-Fi và Bluetooth.

ECHO PRO là một thiết bị siêu âm kỹ thuật số tân tiến đa năng được kết hợp 2 trong 1, nó có thể dễ dàng chuyển đổi từ chế độ siêu âm phát hiện khuyết tật với các tính năng phần mềm phổ biến sang chế độ đo lường chiều dày với chức năng xuất dữ liệu đo lường sang định dạng Excel.

Thiết kế phù hợp theo chuẩn ASTM E317-15 – đánh giá các đặc tính hiệu suất thiết bị và hệ thống kiểm tra phản xạ xung siêu âm, Cấp bảo vệ IP67 – chống bụi và nước xâm nhập, Chứng nhận CE – quy định an toàn của Châu Âu, Tuân thủ RoHS – quy định hạn chế các chất độc hại. Thiết bị sử dụng pin Lithium-ion 7.2V – 13.6ah nên có thể sử dụng liên tục lên đến 10 giờ và hoạt động tốt trong các môi trường có nhiệt độ từ 0°C đến 50°C.

CÁC CHẾ ĐỘ VÀ TÍNH NĂNG ƯU VIỆT

1. Bộ Phát Xung: Thiết bị siêu âm khuyết tật đa năng ECHO PRO được thiết kế với hai bộ phát xung tùy chọn loại Sóng Nhọn Spike Wave cổ điển và Sóng Vuông Tunable Square Wave kỹ thuật số có thể điều hướng từ 1 MHz đến 20 MHz . Với bộ phát xung có thể điều chỉnh bề rộng từ 20 ns đến 2.000 ns (30 MHz đến 0.5 MHz) cùng với tính năng giảm chấn âm lên đến 400 Ω và năng lượng phát lên đến 600 V cho phép kiểm soát hình dạng, độ dài và biên độ của xung dội trong phạm vi rộng.
2. Bộ Thu Tín Hiệu: Với 30 bộ lọc kỹ thuật số TBD có thể tùy chọn cho phép phát hiện và theo dõi các tín hiệu bị mất trong tạp âm nhiễu. Thiết bị được thiết kế phù hợp theo chuẩn ASTM E317-15 do đó tín hiệu thu có độ tuyến tính dọc và ngang tuyệt vời nên giúp việc đo lường vị trí và kích thước của các khuyết tật chính xác hơn.

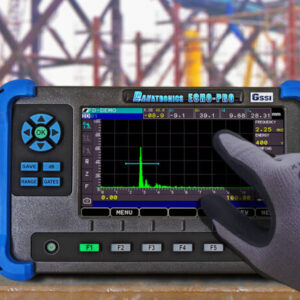

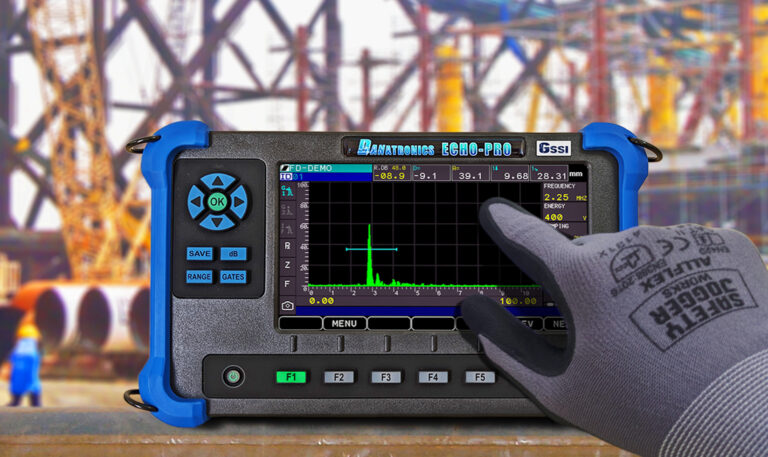

3. Kiểm Soát Trực Tiếp: Chỉ cần ấn chạm trực tiếp trên màn hình cảm ứng đa điểm, người vận hành có thể kiểm soát và điều chỉnh xung A-Scan, các Cổng đo lường hoặc Phạm vi kiểm tra và khác một cách trực quan, dễ dàng và nhanh chóng.

Chế Độ Phát Hiện Khuyết Tật:

1. Chế Độ Hiệu Chuẩn Tự Động: ECHO PRO cho phép hiệu chuẩn tự động cho vận tốc, bù điểm 0, tín hiệu đầu tiên thành sau, đường truyền âm hoặc chiều sâu giúp người vận hành thực hiện việc một cách nhanh chóng và dễ dàng.
2. Chế Độ Đánh Giá Khuyết Tật Theo DAC/TVG: ECHO PRO cho phép xây dựng các đường cong phù hợp theo các mã tiêu chuẩn hiện hành như ASME và ASTM để tạo 1 hay 3 đường cong hoặc nhập độ khuếch đại tại RL, SL và EL, chuẩn JIS cho phép tạo các đường cong tại +6 dB, 0 dB, -6 dB, -12 dB, và các chuẩn khác. Đường cong DAC cơ bản có thể chứa lên đến 50 điểm với phạm vi động lực học lên đến 110 dB và có thể dựng lên đến 6 đường cong bổ sung. Thiết bị còn cung cấp chức năng nâng cao TVG – Time Varied Gain.
3. Chế Độ Đánh Giá Khuyết Tật Theo DGS/AVG: ECHO PRO cho phép xây dựng các đường cong để đánh giá cho giá trị vượt ngưỡng Overshoot (dB) hoặc ERS (Equivalent-Reflector-Size) từ các bề mặt phản xạ có đường kính (diện tích) tương đương cho trước đối với các đầu dò chùm tia thẳng và góc.

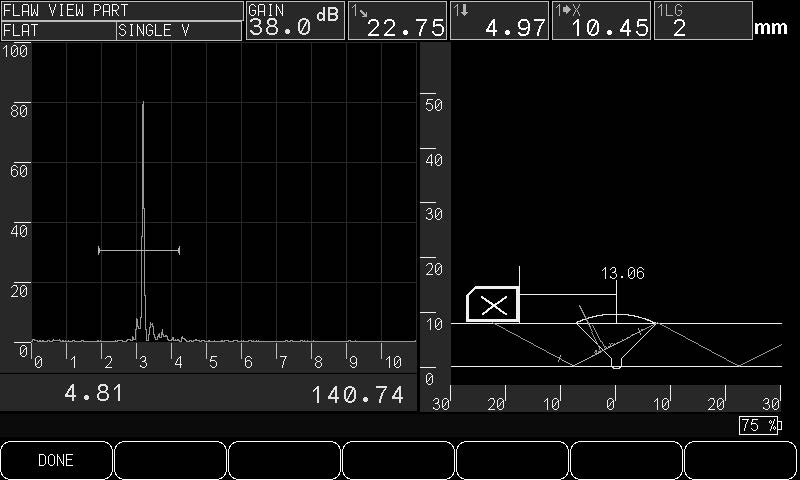

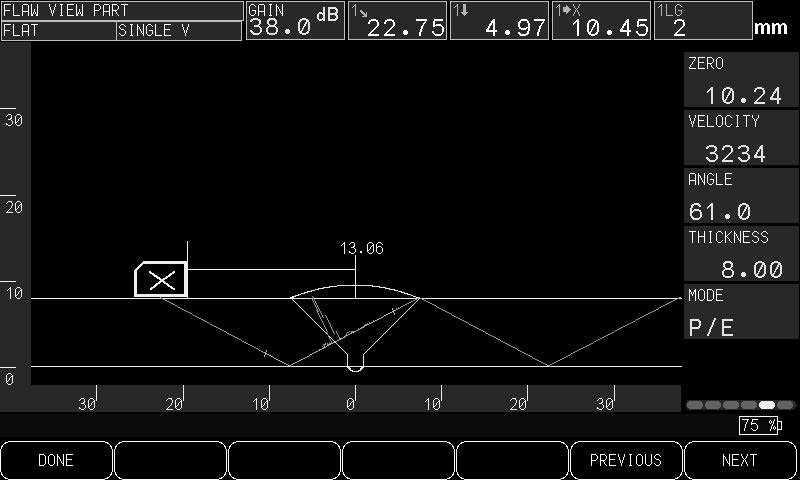

4. Chế Độ Đánh Giá Khuyết Tật Theo AWS và API: ECHO PRO có thể tính toán tự động và hiển thị các giá trị “A, B, C và D” theo mã AWS D1.1/D1.5 thuộc Bộ Luật Hàn Kết Cấu Của Hiệp Hội Hàn Hoa Kỳ, và nó cũng cho phép tự động định cỡ kích thước vết nứt đường kính trong các đường ống mới chế tạo theo mã API 5UE thuộc Viện Dầu khí Hoa Kỳ.
5. Chế độ BEA (tùy chọn): Bộ suy giảm phản xạ từ thành quay về – Backwall Echo Attenuator giúp giảm thiểu sự nhầm lẫn các tín hiệu phản xạ từ chân mối hàn trong kiểm tra ống và hạn chế sự che phủ các tín hiệu phản xạ từ các khuyết tật nhỏ.

Chế Độ Đo Chiều Dày:

1. Thư Viện Đầu Dò: Để thiết lập các thông số cho đầu dò đang được sử dụng, người vận hành chỉ cần chọn một mục tương ứng từ thư viện đầu dò có sẵn trên thiết bị là đủ và tất cả các cài đặt liên quan được thiết lập sẵn sẽ được tải tự động.
2. Hiệu Chuẩn Tự động: ECHO PRO cung cấp nhiều thủ tục hiệu chuẩn tự động khác nhau như trên khối chuẩn đơn điểm theo cổ điển hoặc hai điểm để có kết quả chính xác cao, và có thể hiệu chuẩn trong chế độ Echo-to-Echo để đo lường thông qua lớp sơn phủ mà không cần phải loại bỏ chúng.
3. Bộ Lưu Trữ Dữ Liệu: Thiết bị siêu âm đa năng ECHO PRO không chỉ cho phép lưu dữ liệu B-Scan của đối tượng đang được đo lường, nó còn cho phép lưu trữ và xem xét dữ liệu đo lường có tổ chức để phân tích chúng, cung cấp số liệu thống kê cho toàn bộ tập tin và từng vị trí đo lường. Một trong những công việc quan trọng và khó khăn nhất trong đo chiều dày với các chi tiết kiểm tra lớn là tổ chức chính xác các kết quả đo lường để tạo điều kiện thuận lợi cho việc phân tích chúng. Với ECHO PRO người vận hành có thể chọn một trong các mẫu tương ứng với hầu hết chi tiết kiểm tra như loại tuyến tính, loại 2D và 2D với điểm tùy chỉnh.
4. Chế Độ Cổng Nổi và Cổng Theo Dõi (tùy chọn): Chế độ cổng nổi Floating gate cho phép thiết lập cổng 1 và 2 di chuyển trong phạm vi từ -1dB đến -18dB để đảm bảo các phép đo lường chiều dày được nhất quán, và cổng theo dõi Tracking gate được sử dụng hiệu quả tối đa trong ứng dụng đo chiều dày thông qua lớp phủ khi sử dụng chế độ Echo-to-Echo cũng như một số đầu dò kép được chọn để hiệu chỉnh V-path độc đáo của chúng.
5. Chế Độ Cổng Giao Diện Interface Gate (tùy chọn): Cho phép thực hiện việc đo lường chiều dày trong ứng dụng nhúng.

Phần Mềm Trên Điện Thoại và PC hoặc LAPTOP:

1. Phần Mềm DataXL Mobile: Cho phép kết nối mạng không dây Bluetooth với ECHO PRO để xem trực tiếp giá trị đo lường và/hoặc A-Scan trên màn hình điện thoại thông minh, đồng thời nó cũng giúp lưu trữ, xem lại hoặc quản lý dữ liệu kiểm tra. Phần mềm được cung cấp miễn phí trên AppStore thuộc nền tảng iOS/iPadOS – V11 hoặc cao hơn.
2. Phần Mềm DataXL: Là chương trình giao diện miễn phí trên PC hoặc LAPTOP được sử dụng để cập nhật phần mềm cho các thiết bị siêu âm đo chiều dày và phát hiện khuyết tật Danatronics, nó cũng có thể cho phép gửi hoặc nhận các tập tin dữ liệu như thiết lập và kiểm tra giữa ECHO PRO và máy tính. Khi được kết nối, DataXL lưu các số đọc vào các tập tin định dạng .CSV có thể được sử dụng trong bất kỳ chương trình bảng tính nào như Microsoft Excel hoặc Google Sheets. Và trên DataXL có thể chụp lại màn hình hiện tại trên thiết bị siêu âm đo chiều dày và phát hiện khuyết tật Danatronics.

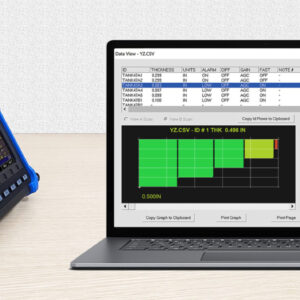

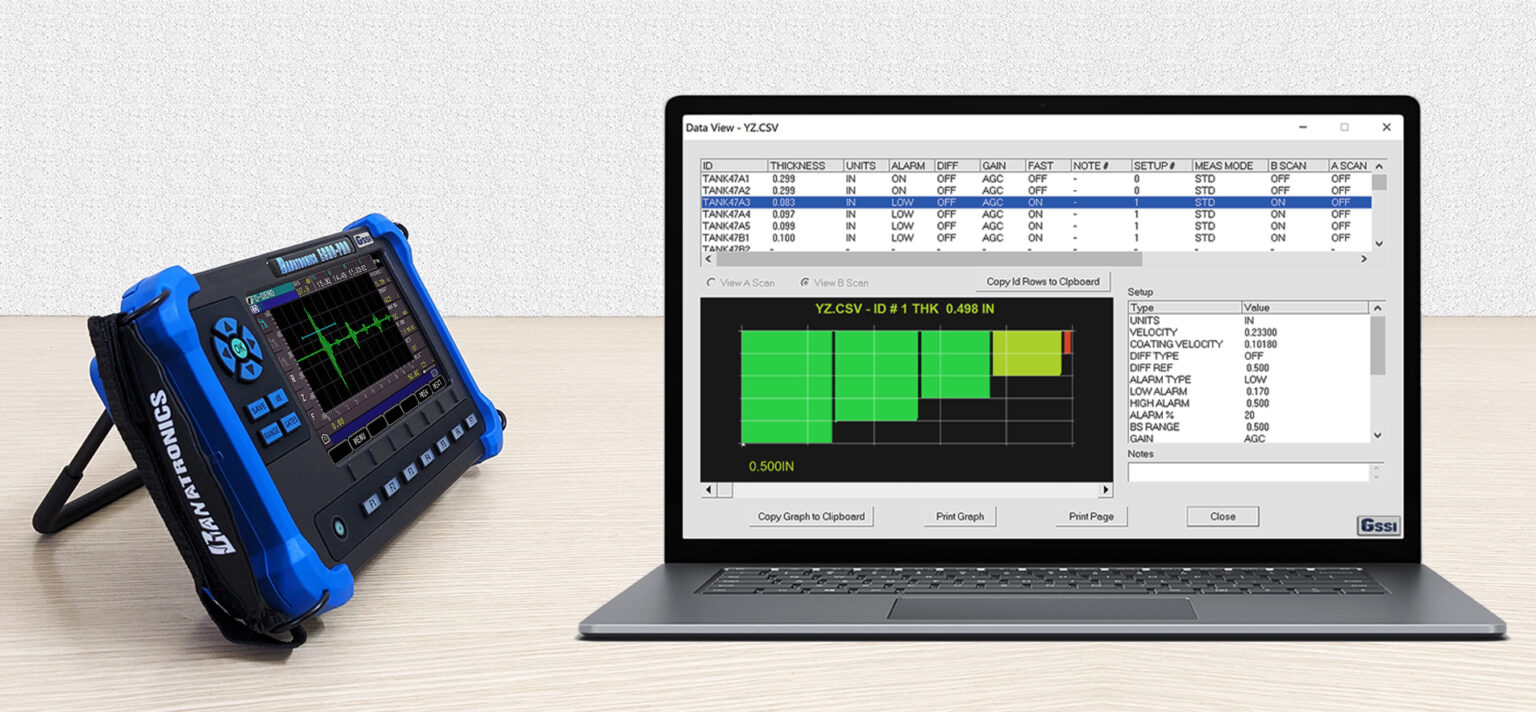

3. Phần Mềm DataXL Pro (tùy chọn): Cho phép hiển thị A-Scan và giá trị đo lường trên màn hình PC như được hiển thị trên ECHO PRO. Giao diện DataXL Pro giống hệt giao diện DataXL ngoại trừ khả năng xem được hiển thị A-Scan và B-Scan.
4. Phần Mềm DataXL Pro SL (tùy chọn): Có giao diện giống hệt giao diện DataXL Pro nhưng có thể sử dụng đồng thời nhiều máy tính cùng lúc tại một địa điểm.
